德國德累斯頓市聖約瑟夫•史蒂夫特醫院通過網路解決方案保護其建築物圍護結構
從獨立解決方案到多服務平臺。
位於德國德累斯頓市的聖約瑟夫•史蒂夫特醫院（St. Joseph-Stift hospital）的技術服務部將通過BMS製造商PcVue和門窗安防技術專家GEZE的可靠技術來進一步提升其網路安全性，以防止未授權訪問，並改善其監控系統。久而久之，最初獨立的PcVue解決方案將成為通用工具。

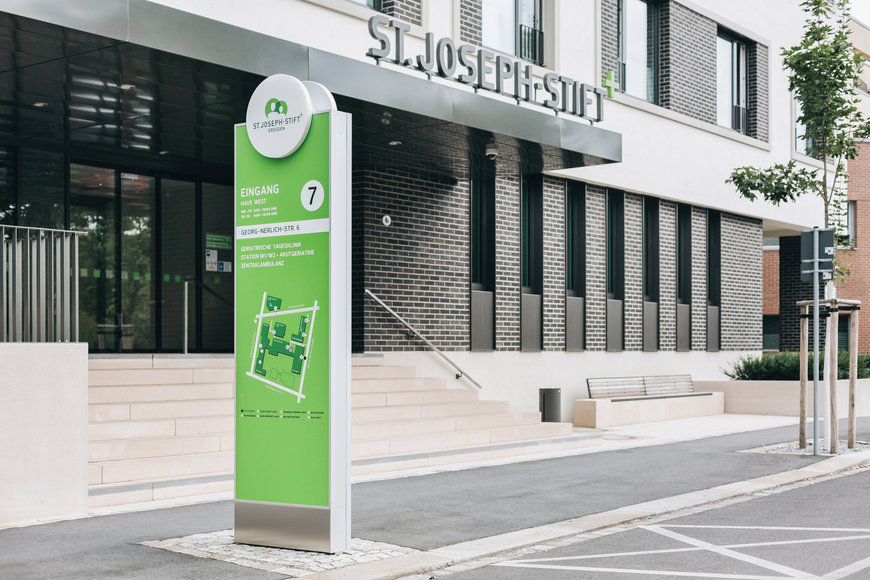

德國德累斯頓市聖約瑟夫•史蒂夫特（St. Joseph-Stift）醫院在《法蘭克福彙報》（Frankfurter Allgemeine Zeitung）2019年主要醫院評級中，位居“150至300張病床”類別前六：接受調查的患者不僅對醫療和護理滿意度高，同時該醫院在程式和服務組織方面也獲得了最高分。目前，該醫院擁有250張床位，每年可治療大約35,000名患者。為了便於護理人員和醫務人員完全專注于患者，該醫院運營商對技術基礎設施進行了定期投資，PcVue和GEZE的新型綜合控制技術解決方案就是其中之一。
最初，該醫院僅自動門鎖採用了具有視覺化和控制功能的對講系統。隨著需求進一步提高，特別是在與異構現場層進行資料交換時，其在調度和標準化方面對綜合監視和控制解決方案的需求更為迫切。
其解決方案為PcVue 12.0，它能通過OPC、ICX和BACnet通信協議來連接不同製造商的門鎖，並立刻產生強大的抽象層。其創新解決方案通過BACnet/IP來連接GEZE的門系統，因為PcVue軟體中含有可用於各種GEZE模組類型的符號和功能塊專用庫。由於其集成簡便，因此現場技術人員可獨立進行連接。
PcVue可支援複雜的特定建築物的邏輯實現，在現有建築物拓撲下，這是必需的。在這種情況下，順序控制和互聯網選項的靈活性至關重要。這同樣適用於急診室中的專用緊急開關。如果結構發生變化，必須隨時轉換逃生路線。由於擁有PcVue開發人員許可證，以及PcVue軟體直觀的配置介面和密集的現場培訓，技術人員可以隨時重新配置系統。
各種用戶角色帶來諸多優勢

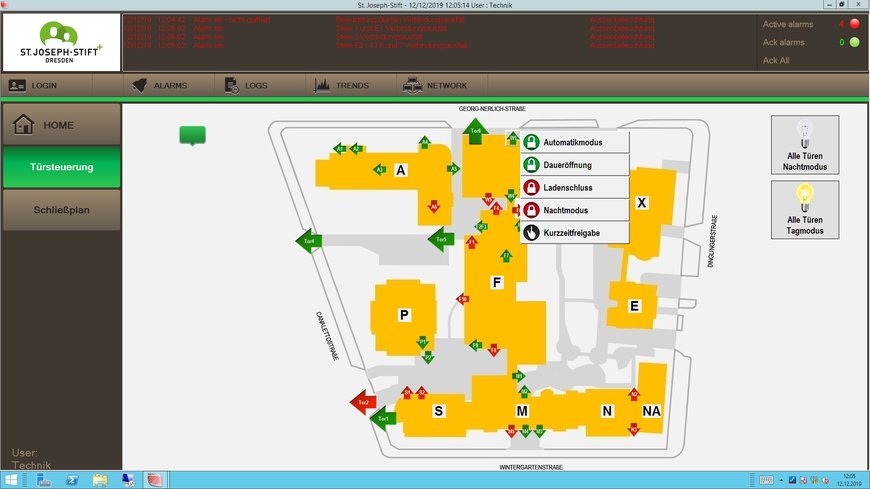

該系統的使用者包括醫療和行政人員。工作人員可在門口和急診室的32英寸純平螢幕上使用基於Web的瘦客戶機來隨時查看建築物的鎖定狀態。在非高峰期時，可授權急診室的醫療人員和接待員自動確認某些警報。建築物技術服務部的負責人Torsten Klotzsche對該系統提出的要求是“為運營部門日常工作帶來更多便利”。總之，這能通過緩解某些功能區來實現。
（攝影：聖約瑟夫•史蒂夫特醫院/技術服務）
其所在的部門也受益於該系統的通用功能。自2019年以來，該建築區內可實現100%的Wi-Fi覆蓋，技術人員可以隨時隨地通過筆記型電腦和平板電腦訪問網路版PcVue（WebVue）查看，這對於移動維護人員而言具有絕對性優勢。技術區域中還有一個附加螢幕，可用作呼叫服務的警報監視器。
統一的架構和廣泛的網路覆蓋力

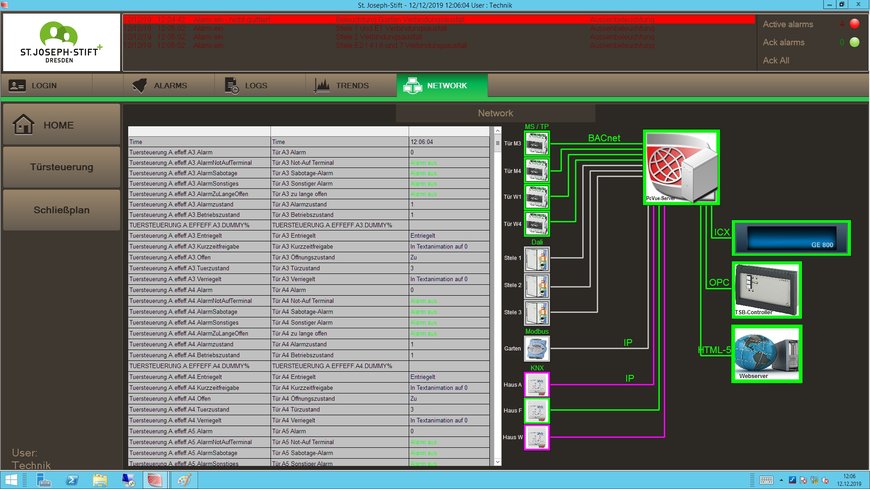

該解決方案實現了Torsten Klotzsche提出的“以可控的投資對神經資訊和控制點進行智慧控制”的願景，因為該設施的四個主要建築物和四個附屬建築物都可以通過簡單靈活、面向未來的架構進行監控。該控制系統由一個可容納65,000個資料點的PcVue伺服器站，五個Web用戶端以及一個開發測試站組成。所有的工作站相互聯網，可以隨時創建、部署和分發新的專案版本。它們幾乎可以即時發生，因為在部署前不必編譯PcVue專案。當前，資料和控制命令可通過幾種不同的通信協議進行交換，包括BACnet、OPC、Modbus、KNX和ICX。此外，用於管理PcVue本機日程表和BACnet日程表物件的WebScheduler使用者介面可集成到專案Web介面中。目前，PcVue可使用ICX協定來監視對講系統的狀態訊息。
（攝影：聖約瑟夫•史蒂夫特醫院/技術服務）
聯網的門可提供更高透明度、舒適性和安全性
用戶無需再為晚上忘記鎖門而擔憂，它可以將未知訪客擋在門外，避免財產損失。在特定時間段之後，系統會使用複雜的計畫將門自動鎖定，隨時隨地輕鬆控制人員進入。
作為集成部分，其更新變更功能包括：
- 暫時將室內的門置於“永久打開”狀態；減少門的開關頻率
- 連接氣象站；門能根據氣候情況相應地開關（例如在強風中）或切換到自動模式
由於集成簡便，第一批GEZE門已連接PcVue系統。這樣可以增加透明度，提供更佳的舒適感，最重要的是，它能提高建築物的安全性。通過該技術，還可在建築物運營時更改轉換措施，且不會對其正常運營帶來影響。現場技術團隊還能創建成本可控的智慧門控制系統。在擴展的第一階段，共啟動了三個門的控制單元，三個閘系統，一個旋轉門和多個自動門。這減輕了工作人員的負擔，無需手動鎖門，未知訪客也無法進入，而且現場技術人員在管理建築物時更加輕鬆。在對門進行下一輪維護時可檢查哪些門系統可通過BACnet輕鬆連接到PcVue系統。這簡化了逐步連接子系統“門”的過程。

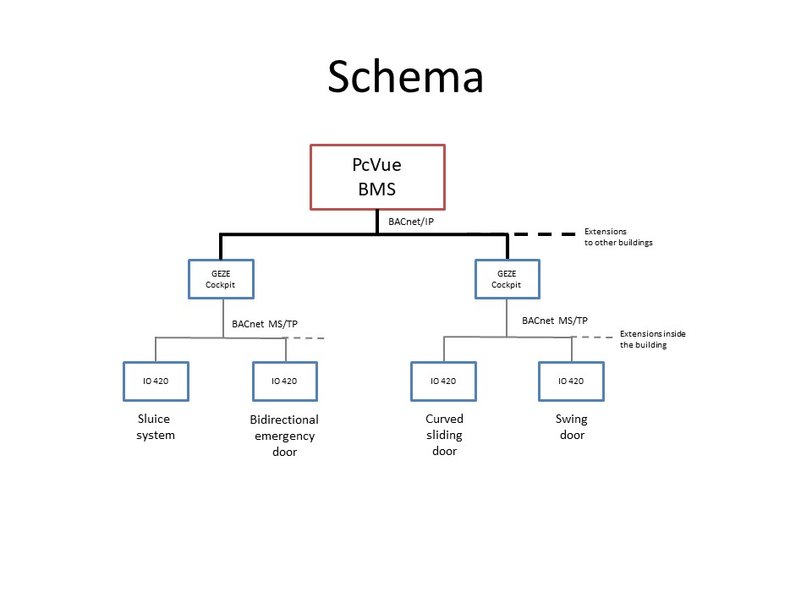

（門鎖子系統示意圖）
進一步擴展系統
按照計畫，在控制系統移交至醫院IT部門進行相關的系統虛擬化之後，還將通過KNX來連接更多的GEZE自動門，並在系統中集成百葉窗控制，以及關鍵和非關鍵電源照明。技術團隊還將考慮通過IOT協議LoRa合併遠端分支機搆，並在PcVue中集成視頻監視系統。此外，還計畫新增建築物，並通過BACnet連接大門。通用的PcVue解決方案可輕鬆實現以上所有功能。因此，現在現場技術人員可以使用真正的通用工具。
