Rohde & Schwarz針對精確的AESA測試推出產品組合

為了降低TRM測試的複雜性、成本和工作量,Rohde & Schwarz專注於測試和量測解決方案,以最高精度的儀器和複雜測試場景的自動化來最大限度地提高AESA設計的性能。

Rohde & Schwarz針對精確的AESA測試推出產品組合


現代有源電子掃描陣列(AESA)雷達是全球航空航太和國防工業的一個重要焦點。最先進的AESA雷達系統的性能在很大程度上取決於組裝在天線陣列中的單個收發模組(TRM)的性能。Rohde & Schwarz為TRM性能驗證提供了新的測試和量測解決方案,使客戶能夠最大限度地提高雷達系統的性能。

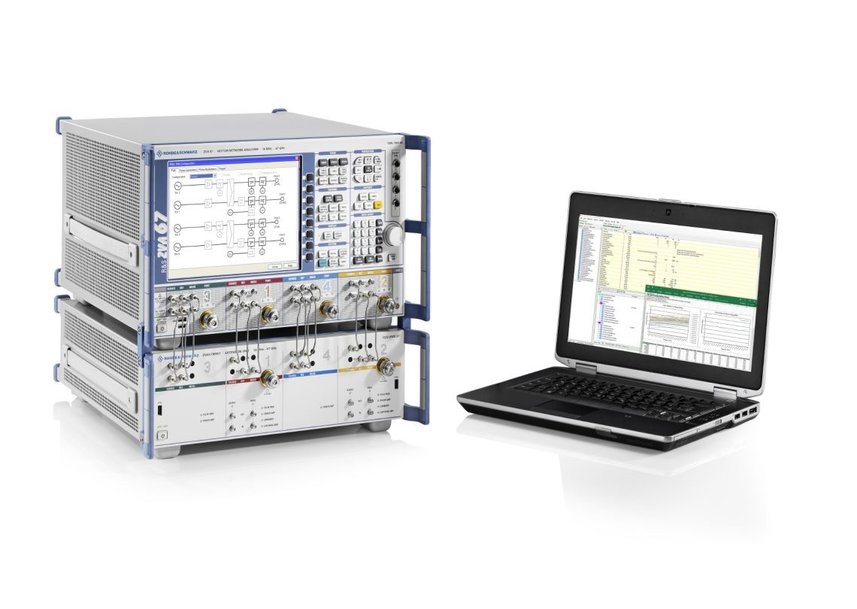

典型的TRM測試案例可以用Rohde & Schwarz網路分析儀作為完整解決方案,比如R&S ZNA。如果需要更高的性能,如提高脈衝雜訊係數,則可以在設置中添加R&S FSW信號和頻譜分析儀。當它與內建校準程式相結合時,將簡化設置,確保完全準確和高可重複性。使用者可從降低測試程式複雜性和最小化佈線中獲益。

R&S TS6 TRM測試庫優化了Rohde & Schwarz測試設備的最高速度,並結合了快速控制切換功能。由於快速掃頻及在一個脈衝內進行多次測量,所需的TRM狀態變化次數減少,總測試時間降到最低。有了R&S ZVAX-TRM訊號處理單元,所有測試都能自動運行無需手動操作,包含埠多工切換。

R&S TS6 TRM測試庫中的校準程式有一個特殊功能。它能收集測試中的所有校準要求,並運行優化的精確校準。多埠校準單元的支援使得多埠待測物(DUTs)的有效校準成為可能。這種簡化的測試配置和高度自動化結合,確保了可擴展解決方案的可靠性和量測的可重複性。它能夠實現多種應用案例,包括元件的手動測試,到開發中的完整模組特性量測,再到自動化的生產測試。

由於測試時間的重要性,Rohde & Schwarz已經為其開發出解決方案,通過提高效率來減少生產過程中平行運行系統的數量。R&S TS6 TRM測試庫加上R&S TS6710 TRM雷達測試系統,結合量測程式和設備控制程式之間的快速切換,為TRM測試提供最快的速度。一個完整的TRM特性的典型測試時間可以從傳統的TRM測試系統所需的幾小時減少到幾分鐘。

TRM設計的參數是特別應用於雷達的,因此是機密。每個TRM必須由一個特定的介面、協定和觸發器來控制。R&S TS6 TRM測試庫具有開放的TRM控制軟體介面,使整個測試配置可以在本地進行。這也允許更快的現場調整和優化。例如R&S CompactTSVP測試系統通用平臺就是一種有效的選擇,它具有靈活和快速的控制介面以及數位和類比量測功能。這種配置使得設置中的測試時間非常短,無需任何現場可程式設計閘陣列(FPGA)程式設計。

TRM和AESA測試的所有解決方案均在Rohde & Schwarz。詳細資訊請造訪: https://www.rohde-schwarz.com/_250794.html
