Rohde & Schwarz為美國空軍提供高精度校準技術

空軍計量和校準管理局AFMETCAL一直想要為精密測量設備實驗室(PMEL)和空軍初級標準實驗室(AFPSL)採購微波測量接收器(MMR)。根據客戶要求,Rohde & Schwarz開發了R&S FSMR3000AF測量接收器,用一台儀器即可校準信號產生器和衰減器。該方案提供的重要功能包括調諧射頻位準(TRFL)測量、位準量測、類比調變和頻譜分析等。這是AFMETCAL在兩個月內第二次向Rohde & Schwarz下訂單。.

Rohde & Schwarz為美國空軍提供高精度校準技術

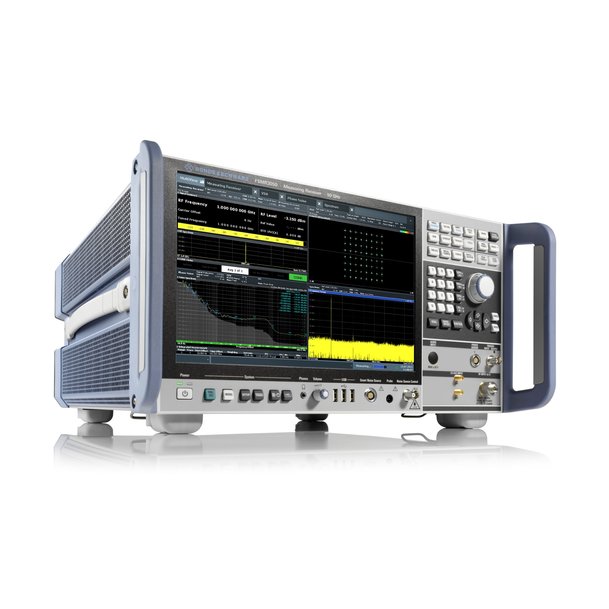

Rohde & Schwarz開發了R&S FSMR3000AF測量接收器,用一台儀器就能實現信號產生器和衰減器的校準。

AFMETCAL負責校準美軍在全球使用的各種設備,該機構編寫了在PMEL中,超過60套以上校準設備的所有程式。AFMETCAL要求使用R&S FSMR3000AF微波測量接收器來校準信號產生器的幾乎所有參數,包括AM、FM和PM等類比調變。此外,採購內容還包括定期重新驗證和調整此接收器所需的調校系統、設備和配件。此次採購旨在替換和改進其在2005年所建置的微波量測設備,該設備在當下首度以頻譜分析儀做為量測平台。

R&S FSMR3000AF測量接收器此一測試平台旨在降低信號產生器和衰減器校準的複雜性,它融合了創新的特性和功能,大大簡化了校準實驗室複雜的測試流程。26.5 GHz和50 GHz機型將供所有需要的量測功能,整合在一個空間佔用最小的單機儀器中。

FSMR3000AF具備高動態特性,提供-148 dBm至+30 dBm的位準測量範圍。此外,該儀器的高線性度(0.01 dB+0.005 dB/10 dB步進)與功率感測器的絕對功率校準相結合,可提供高度精確的信號位準測量。

FSMR3000AF整合了內建式類比調變分析功能,包括AM、FM和PM調變測量。可以測量0 %至100 %的AM調變深度和寬達16 MHz的FM頻率偏移。對於調變分析,這台俱備200 Msamples/s的16位元類比數位轉換器的儀器可提供高達80 MHz的內部信號解析頻寬,如果安裝了向量信號分析選項,其也可用於數位信號調變的測量。

FSMR3000AF提供高性能頻譜分析測量。對於8 GHz以上的基頻,使用者可以利用預選濾波器選項來處理鏡像頻率抑制和混頻衍生雜訊等問題。同時,它亦俱備高達50GHz諧波、雜散發射或相位雜訊的完整分析能力,還能提供目標頻段所需的所有標記和量測功能,例如測量雜訊功率、ACLR、諧波失真、佔用頻寬和頻譜發射遮罩;其解析頻寬可以設置在1 Hz至10 MHz之間,並提供不同通道濾波器供選擇。

空軍計量和校準管理局(AFMETCAL)將採用Rohde & Schwarz的R&S FSMR3000AF,以確保空軍(AF)系統和設備的準確性、一致性和可靠度,並可追溯到國家計量研究所或任何AFMETCAL所核可的其他來源。
